合肥格朗检测BAC-800B设备养护&实验流程手册
2025-06-04
合肥格朗检测 BAC-800B 设备养护 & 实验流程手册

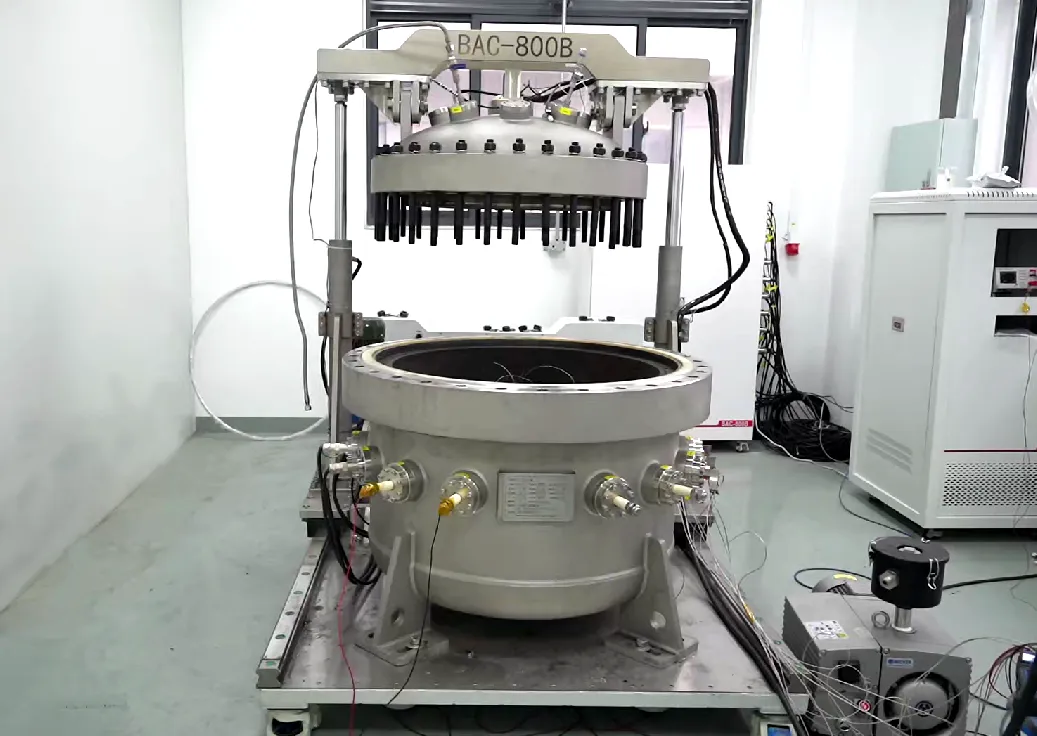

BAC-800B 大型电池绝热量热仪
全尺寸大容量电芯及模组热失控测试专业仪器
设备核心优势
精准 PRECISE：自燃检测灵敏度优于标准，检测阈值 0.02℃/min，绝热控温能力强，量程衰变小。
高效 EFFICIENT：创新加热丝辅助加热方案，实验功率最高可提升至 300W，压力抽至 0.01MPa 以下，压力稳定后进行实验。
安全 SECURE：爆破片、泄压阀、抗爆箱等安全防护措施完备，专业操作系统设计，全方位保障人员和设备安全。
创新 INNOVATE：具备创新的绝热热失控 - 产气联合分析功能，全面获取电池热失控特征参数。
大型电池绝热量热仪（Accelerating Rate Calorimeter, ARC）是电池热安全与热管理研究的关键设备，可执行热失控（HWS、过充、针刺、加热触发）及热特性（充放电产热、比热容等）等实验。
但由于受电池热失控产生的废气/烟尘/电解液等有害物质的影响，需及时对仪器进行养护，以延长仪器的使用寿命和准确性；另一方面，不当的实验操作会直接影响数据的准确性。
本文将详细介绍合肥格朗检测科技有限公司实验室 BAC-800B 设备如何养护及其在使用过程中的注意事项，以确保仪器的长效运行，并帮助实验人员获得可靠的实验数据。
01 仪器养护流程
观察视窗玻璃清洁及更换
BAC-800B 设备炉内固定有两块观察视窗玻璃，一块为光源照明，一块用于可见光摄像机使用。
清洁观察视窗玻璃

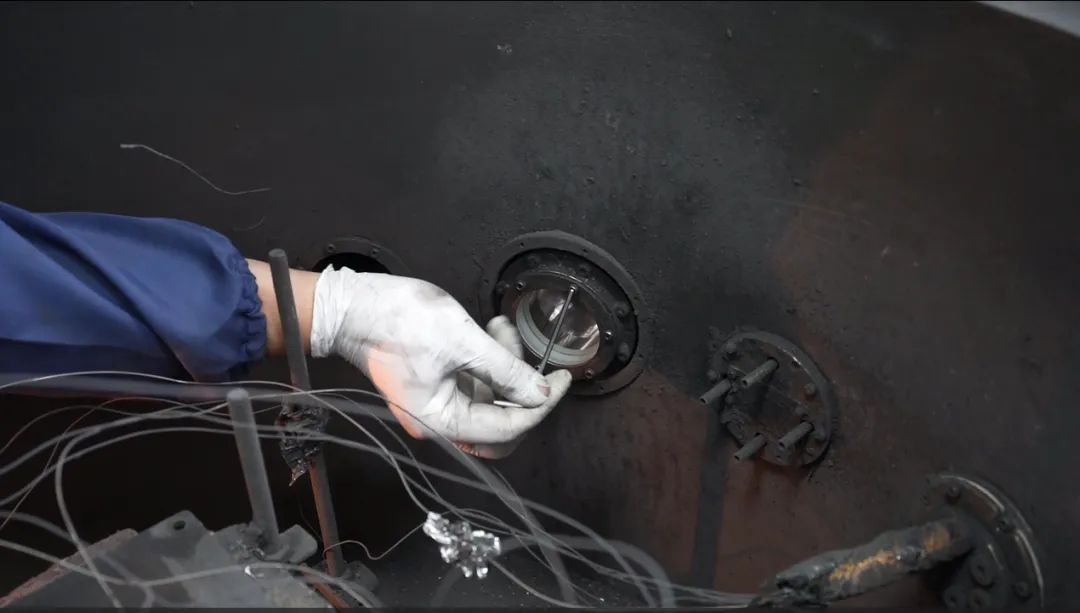

实验前查看观察视窗玻璃，若有明显污渍，可用酒精湿巾缓慢擦拭清理。顽固污渍可先用酒精浸泡软化，再用湿巾清理；
清理后，查看软件界面可见光相机画面，视野清晰则可继续使用，若画面模糊，则需更换视窗玻璃。

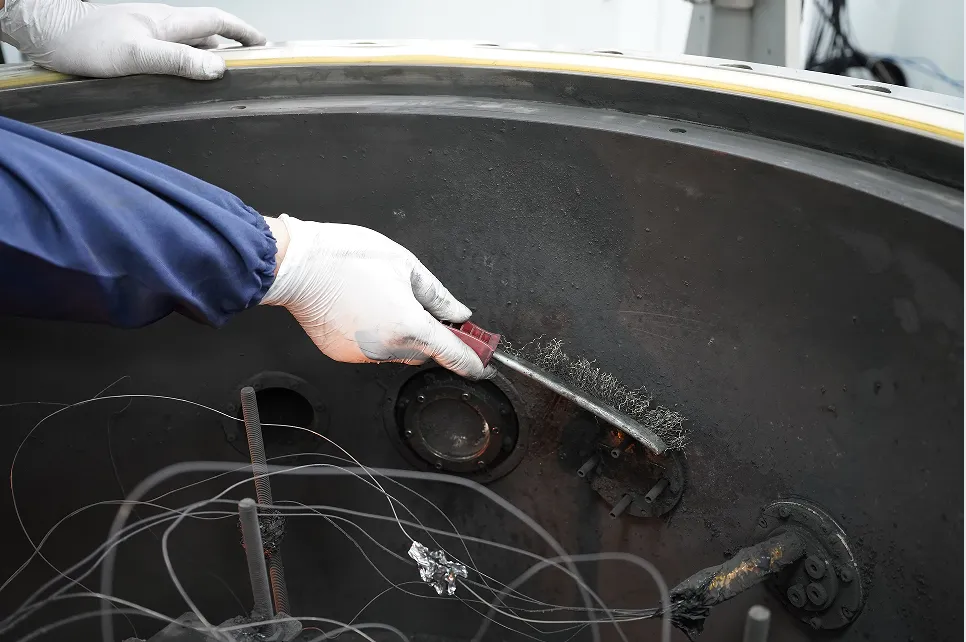

※ 注意：禁止使用钢丝刷、金属刮刀等硬质工具清理，避免刮伤玻璃影响观测。

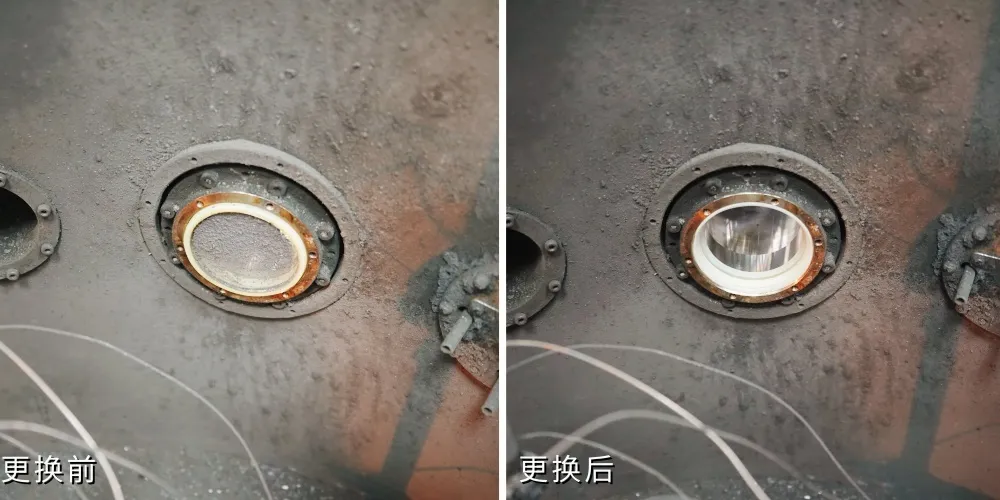

更换观察视窗玻璃
用记号笔标记法兰盘原始位置；
采用对角方式，使用内六角扳手拧松螺丝，取下密封固定的法兰盘；
拆除玻璃外侧密封圈，从炉外侧将视窗玻璃轻推入炉腔；
垂直轻推新视窗玻璃安装，若安装时出现倾斜，需调整姿态后再推入；
新玻璃安装到位后，重新安装两侧密封圈；
按标记位置装回法兰盘，采用对角拧紧内六角螺丝，确保仪器密封。
※ 注意：安装过程中严禁使用工具敲击，防止新视窗玻璃受损。

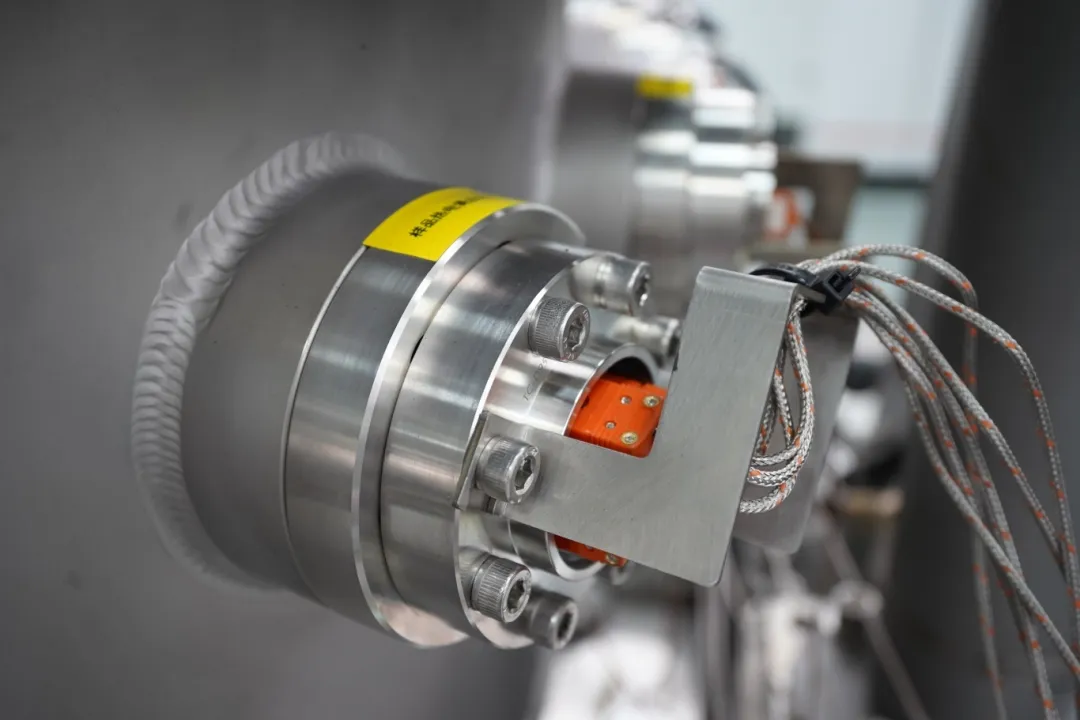

热电偶保护及更换

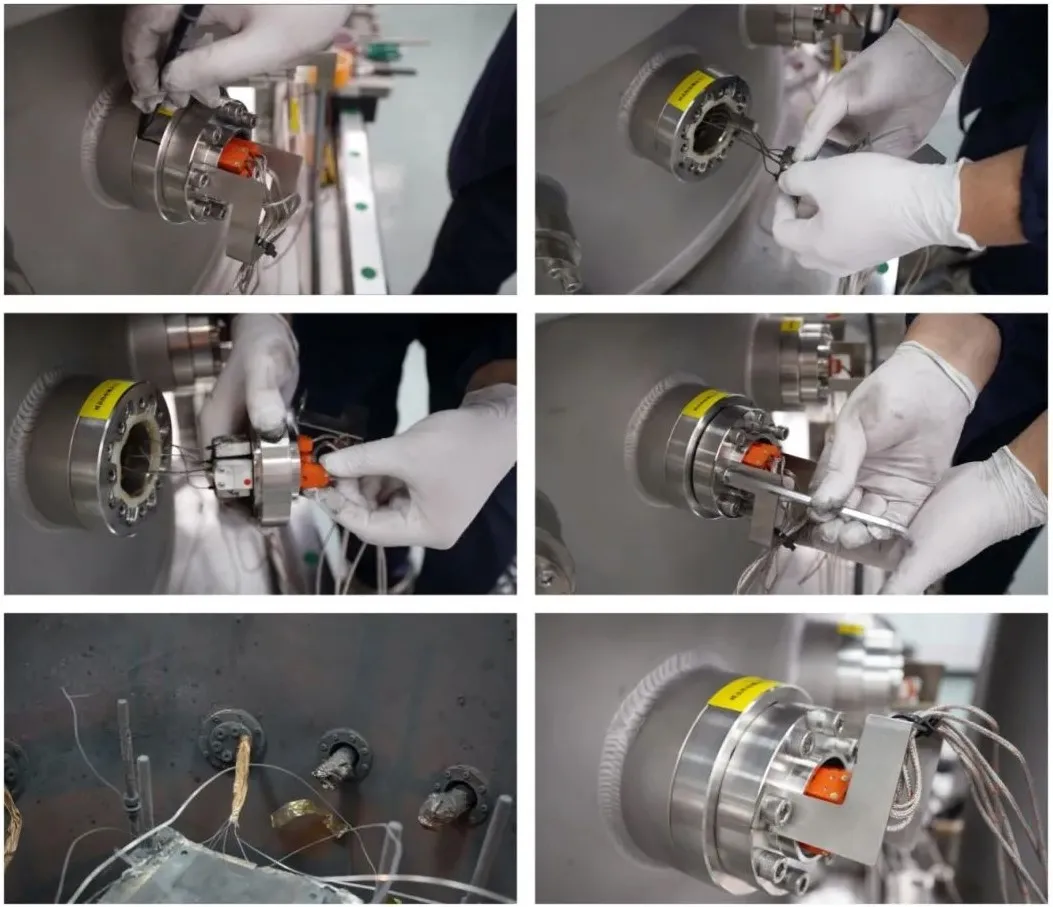

更换热电偶或新增热电偶（密闭型）流程：
用记号笔标记法兰盘原始位置；
采用对角方式，使用内六角扳手拧松螺丝，取下密封固定的法兰盘；
将需更换或新增的热电偶连接至真空连接器；
将热电偶穿过炉内侧法兰孔引入仪器内部，按标记原位固定法兰盘，确保密封圈位置不变，对角拧紧内六角螺丝，注意陶瓷接头要安装正确；
用耐高温胶带保护炉腔内侧法兰孔，防止高温冲击真空连接器；
以耐高温胶带固定样品热电偶连接处，保证陶瓷卡座接触良好；
为延长设备寿命，建议使用适配耗材，避免因高温导致外层保护壳短路或断路；
泄压型设备通过专用通道或泄压口连接样品热电偶和加热热电偶。

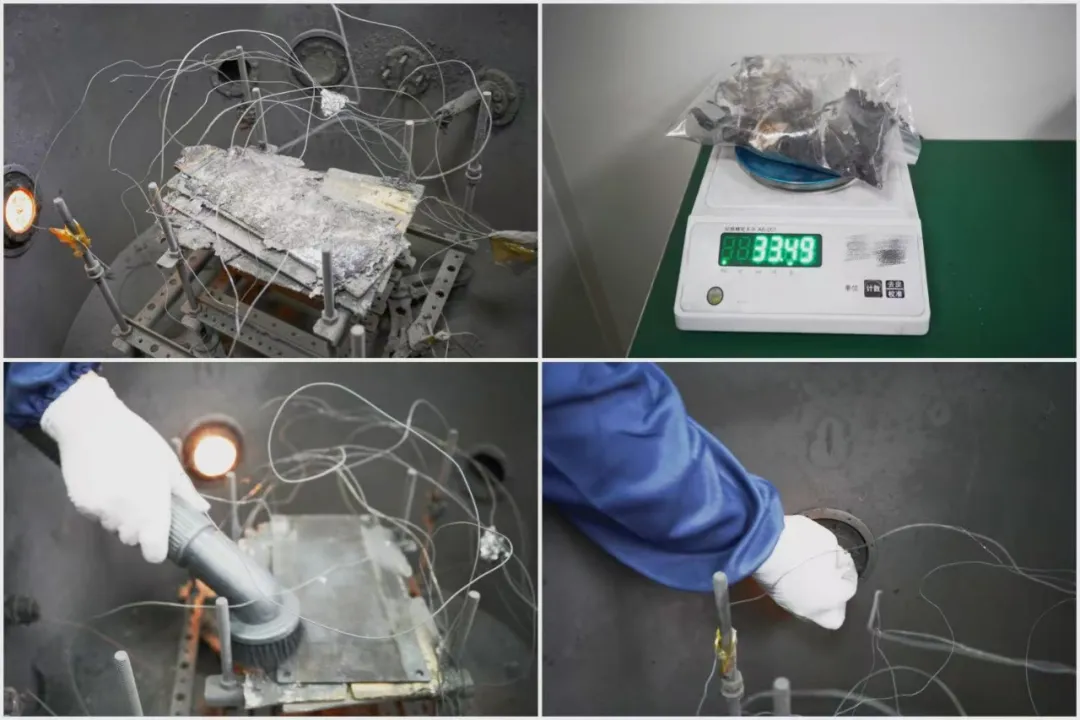

炉腔清洁
实验结束后，待炉腔温度降至 40℃以下；
小心分离夹具、样品热电偶、附加热电偶及电压采集线与电池残骸；
佩戴防护手套取出大块固体残骸，装入样品袋并称重；
用工业吸尘器清理炉盖、炉壁、炉底的粉尘及细小碎块；
用酒精湿巾擦拭炉腔内壁，清理残留电解液。
※ 注意：清理密闭型 ARC 前务必先排出腔体内气体，防止残留气体造成安全隐患。
炉腔高温烘烤
由于电池热失控后产出的电解液无法全部去除，可能会流到炉底并附着，需在热失控实验结束后，将仪器炉罐及炉盖保持分离状态，仪器开启 250℃恒温 2h，充分将电解液挥发。
02 实验注意事项
温差基线校准
为保证实验过程中的绝热效果，以确保实验人员得到准确可靠的数据结果，建议在实验前进行温差基线实验。
一般而言，建议 8≤台阶数≤10 个，且温差基线温度覆盖启动区间温度、自热起始温度 T onset、热失控起始温度 T TR ；
具体温差基线实验方法可参考《应用案例 | 怎样利用电池绝热量热仪获取有效的锂电池热失控测试数据》（合肥格朗检测内部技术文档 ）。
保压实验
进行电池热失控实验前，需对仪器或者密封测试罐进行保压实验。
具体保压方法如下：
正压保压：使用压缩空气或氮气，将炉腔、密封测试罐内压力充至 0.35MPa 以上，压力稳定后观察 30min，若压力下降值≤1kPa，则正压保压合格；否则需排查漏气点并加固密封。
负压保压：利用真空泵将炉腔、密封测试罐内压力抽至 0.01MPa 以下，压力平稳后保压 30min，若压力上升值≤1kPa，则负压保压合格；否则需检查漏气点并进行密封加固处理。
※ 注：密封或加固漏气点过程中，若实验人员无法自行解决，可联系合肥格朗检测技术售后：[售后联系电话/邮箱，按实际补充] 。
使用夹具和保温棉
BAC-800B 设备实验时，需使用夹具将样品热电偶夹紧，避免样品热电偶由于电池膨胀或脱落而无法检测到电芯内部的温度；
影响支架固定时，需使用隔热棉将电池与样品支架隔开，以防止样品支架与样品之间传热而影响绝热效果，导致实验数据偏差。
针刺堵头
BAC-800B 等密闭型大型电池绝热量热仪，在做非针刺热失控实验，电池针刺口需使用针刺堵头封堵，以提高密闭性能。
光源照明灯的使用
当使用可见光相机进行实验录像时，需对可见光照明灯进行补光，并定期更换光源及观察视窗玻璃，避免镜头模糊影响实验记录。
产气收集及排放
收集产气前需做好防护措施（防毒面具、实验服、防护手套等），再进行产气收集；
收集产气后，将尾气排空泄压后再打开炉盖；尾气排放需使用专业的尾气处理装置，如过滤、吸附等；
