电路板热仿真热设计案例：PCB板温控优化
2025-11-28
电路板热仿真热设计案例：PCB板温控优化方案
合肥格朗检测·精准仿真助力电子设备散热效率提升
项目背景与需求
核心诉求
评估PCB电路板加散热器（含TEC）与不加散热器两种工况的温度分布
模拟TEC运行电流0A、1A、2A、3A及中间梯度下的升温过程数据
基于实验数据校验仿真模型，确保结果可靠性，为散热优化提供依据
产品核心参数
电路板含5颗芯片，电功耗0.1W-2.5W（含裸die与功率放大器）

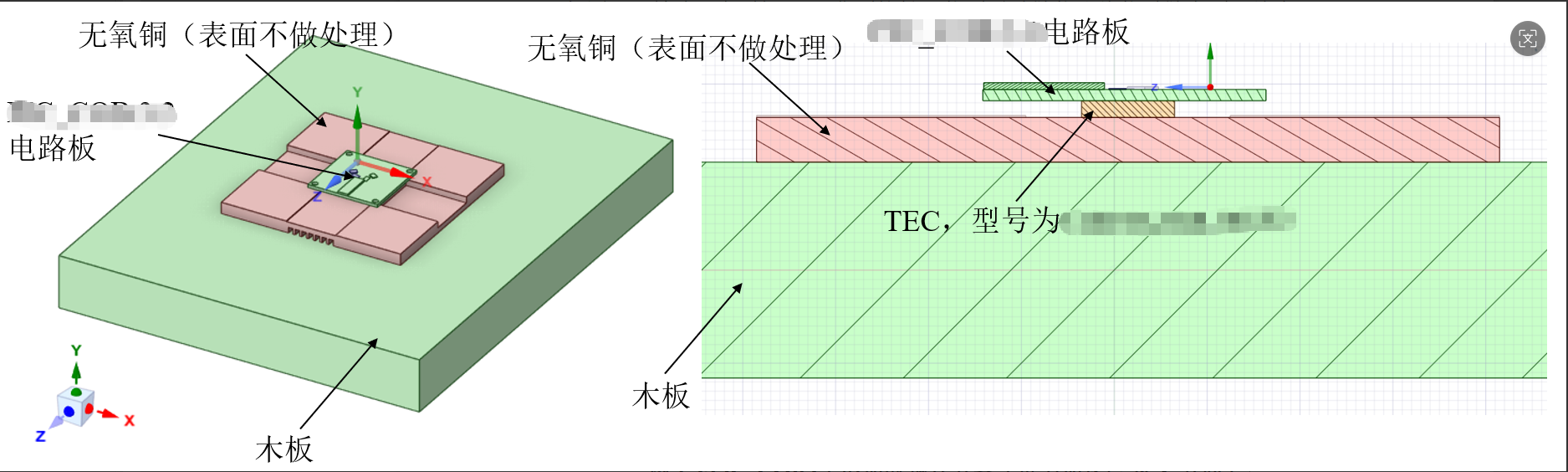

TEC型号1MC06-048-08/Z2，搭配信越7921导热硅脂（导热系数6.0W/m·K）
环境温度25℃，非密闭环境，无动力机械扰流
仿真技术方案
核心技术配置
仿真软件
FLOEFD 2406（NX2312）
模型校验方式

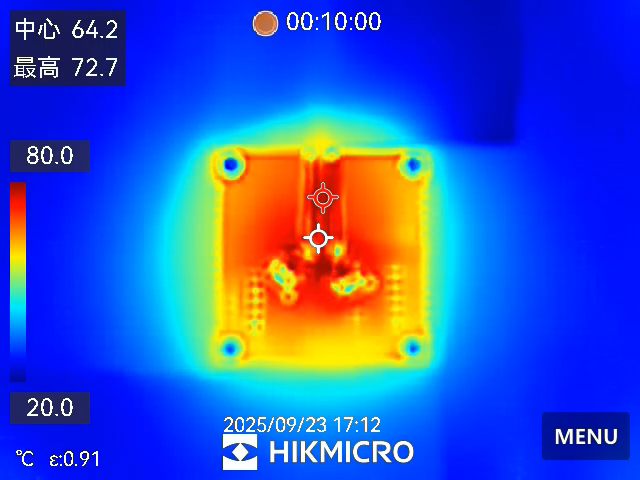

热电偶测温+红外成像仪
分析类型
稳态分析+非稳态分析
关键技术亮点
✓ 采用等温量热原理，结合0.0001℃高精度温度传感器，确保数据精准度
✓ 考虑环境辐射、材料热物性随温度变化，模型贴合实际工况
✓ TEC运行工况采用智能组件建模，精准模拟制冷量与发热量变化
✓ 基于实验数据校验模型，核心测温点误差控制在5%以内
核心仿真结果
最优温控区间
仿真结果显示：TEC电流在0.6-0.8A时温控效果最佳，TEC冷端温度最低可达47.7℃，芯片温度同步降至最低点，PCB整体温度介于50-65℃之间，完全满足电子器件稳定运行需求。

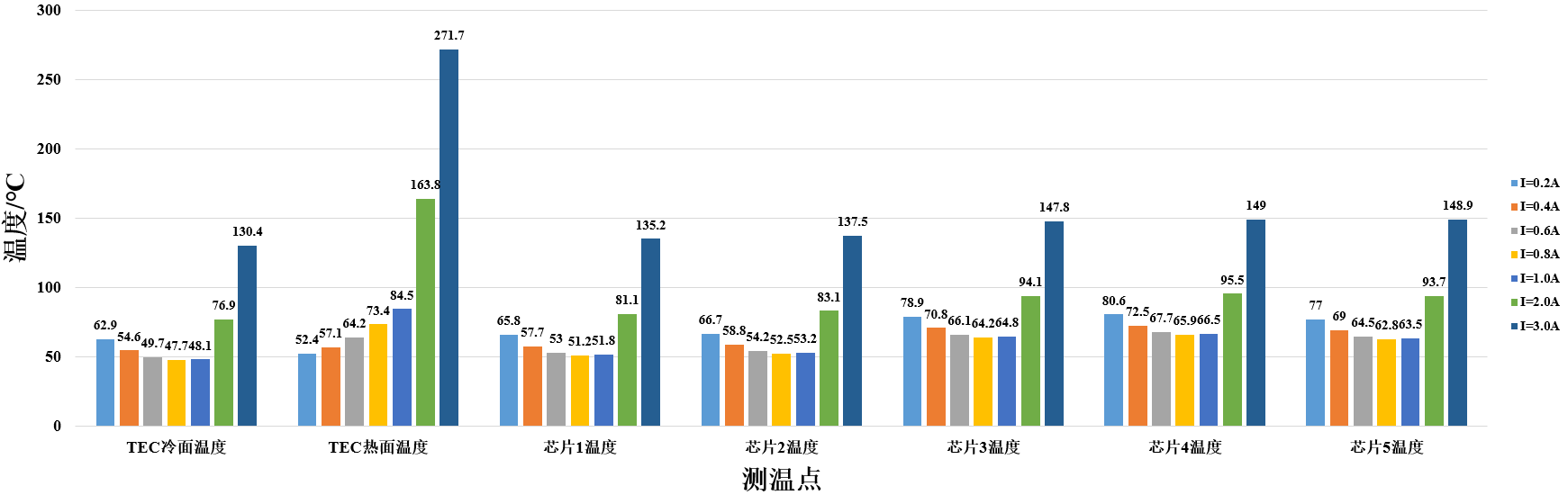

图：不同电流工况下各测温点温度分布
关键工况对比
注：电流超过0.8A后，TEC热端发热量显著增加（3A时达36.2W），散热能力不足导致温度骤升，降温效果消失
项目核心价值
精准数据支撑
模型校验误差≤5%，为散热方案优化提供可靠依据
优化运行参数
锁定最优TEC电流区间，降低设备能耗与运行温度
延长设备寿命
避免高温运行导致的器件损坏，提升产品稳定性
